pxw礦用防爆電動配水閘閥型號

[ 2024-08-22 ]
PXW礦用防爆電動配水閘閥的型號包括PXWII(I)-400、PXWII(I)-500、PXWII(I)-600、PXWII(I)-800、PXWII(I)-1000、PXWII(I)-1200。‌這些型號的閥門具有不同的公稱通徑，從400mm到1200mm不等，適用于不同的工作壓力和溫度條件。具體來說，這些閥門的公稱壓力為0.1MPa，試驗壓力為0.25MPa，介質為水，溫度不超過80℃，而電機功率和額定電流則根據不同的型號有所不同。例如，PXWII(I)-400型號的配套電動裝置型號為ZB20-24，電機功率為0.55Kw，額定電流為1.39A（660V）。這些閥門專門設計用于煤礦等工業環境，滿足礦用設備的防爆和安全要求，確保在惡劣條件下的可靠運行‌。
閘閥

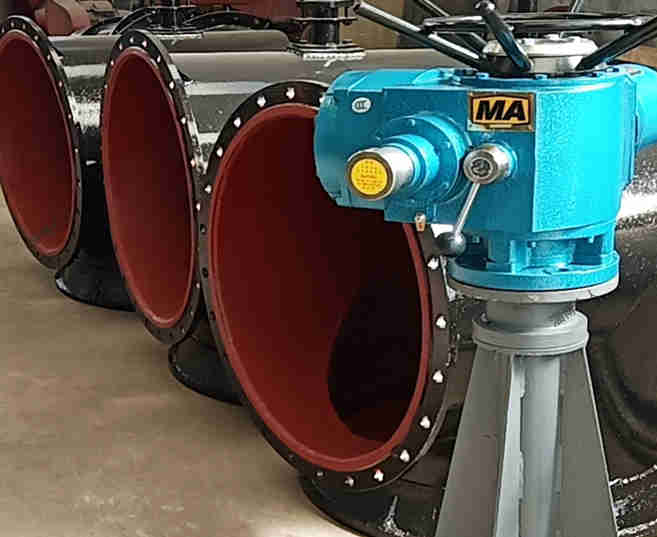

PXW系列礦用配水閥是在原PZI型的基礎上進行了改良設計；PXWI型為手動，PXWII型是在改良設計的基礎上增加礦用閥門電動裝置，來滿足煤礦水泵房無人值班，全自動化生產的需求。PXW系列礦用配水閘閥具有結構簡單、密封性能好、清污方便、操作靈活、省力等特點，主要應用于井下泵房吸水井的配水之用。

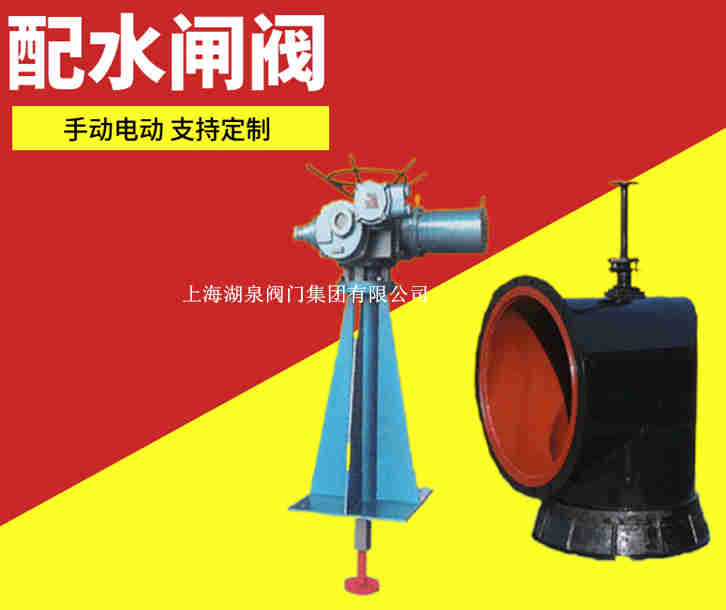

配水閘閥

主要性能規范

型號

PXWII（I）-400

PXWII（I）-500

PXWII（I）-600

PXWII（I）-800

PXWII（I）-1000

PXWII（I）-1200

公稱通徑

400

500

600

800

1000

1200

介質和溫度

水、≦80℃

公稱壓力（MPa）

0.1（試驗壓力0.25）

操作行程

220

220

290

300

350

350

配套電動裝置型號

ZB20-24

ZB20-24

ZB30-24

ZB30-24

ZB45-24

ZB60-24

電機功率（Kw）

0.55

0.55

0.75

0.75

1.1

1.5

額定電流

（A）

660V

1.39

1.39

2

2

2

2.6

380V

2.2

2.2

2.62

2.62

4

4.12

主要連接尺寸及相關參數

閥門型號

DN

D

D1

D2

D3

d

H1

h1

h2

h3

h4

PXWII（I）-400

400

540

495

90

120

35

1066

250

462

523

1250

PXWII（I）-500

500

640

600

90

120

35

1066

300

512

673

1250

PXWII（I）-600

600

760

705

90

135

45

1066

350

602

768

1250

PXWII（I）-800

800

960

920

90

135

45

1066

450

702

868

1250

PXWII（I）-1000

1000

1160

1120

110

160

50

1315

550

842

1119

1500

PXWII（I）-1200

1200

1450

1380

110

160

50

1315

600

1010

1300

1500



閥門型號

a1

a2

b1

b2

C

C1

C2

n×d1

n×d2

n×d3

n×d4

PXWII（I）-400

300

300

400

400

410

260

70

4×ф19

2×ф15

4×ф17

16×ф23

PXWII（I）-500

300

300

400

400

470

340

70

4×ф19

2×ф15

4×ф17

16×ф23

PXWII（I）-600

300

300

400

400

520

360

80

4×ф19

2×ф19

4×ф17

20×ф25

PXWII（I）-800

300

300

400

400

625

460

80

4×ф19

2×ф19

4×ф17

24×ф30

PXWII（I）-1000

400

400

500

500

720

560

100

4×ф19

2×ф19

6×ф22

27×ф30

PXWII（I）-1200

400

400

500

500

820

660

100

4×ф19

2×ф19

6×ф22

30×ф30

關于尺寸的使用說明

H（mm）

5000

4500

4000

3500

h

（mm）

PXWII（I）－400/500

3765

3265

2765

2265

PXWII（I）－600/800

3497

2997

2497

1997

PXWII（I）－1000/1200

3100

2600

2100

1600

閘閥廠家

水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，由使用單位根據實際情況選用。如訂貨時能提出h值，則按訂貨單位的要求制造。否則連接桿長度h=5000mm供貨，連接桿一端的法蘭根據實際需要有h數值現場焊接。



1、本系列產品是直角式閘閥，可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于60℃。根據工作方式分為手動（PZ—I型）和電動（PZ-II型）。

2、型號意義：如PZ—400—II

PZ——配水閘閥

400—公稱直徑

II—II型（電動）

■結構說明

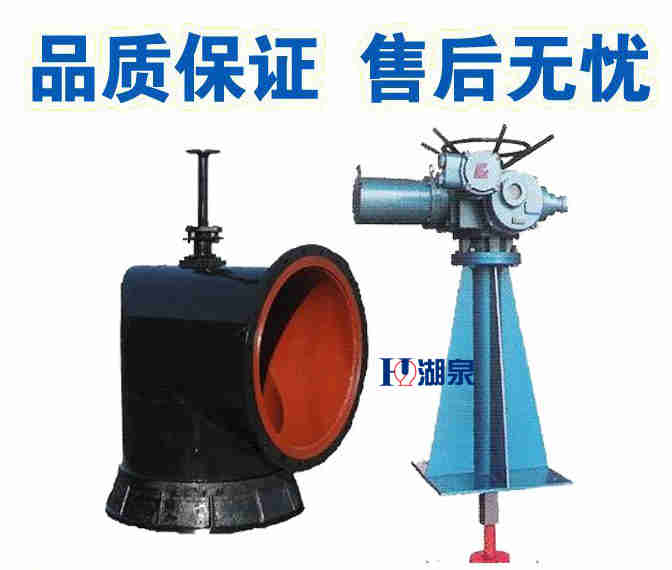

1、配水閘閥由操縱臺，連接桿、閥桿、閘閥、短管等部件組成。

2、PZ—1型操縱臺由人工操作。手輪與螺母固定在一起，旋轉手輪，帶動絲杠升降。螺母下端裝有滾珠，以減少旋轉時的阻力。 PZ—II型用小型電動機作為動力源替代人工操作，可實現遠程控制，方便、快捷。

3、閘閥由閥體和閥辨構成。 閥體為焊接件，下部裝有錐形密封環、與閥辨共同構成密封部分。閥辨由焊接件與橡膠墊構成，通過帶有螺栓組件與閥桿連接，以***閥的密封性能。

4、短管用于埋入配水井壁，為焊接件。

5、連接桿的長度由配水井底板至泵房底板的高度差來確定。本說明書中規定了5米、4.5米、4米、3.5米四個檔次，用戶也可按實際安裝高度確定連接桿的長度。
