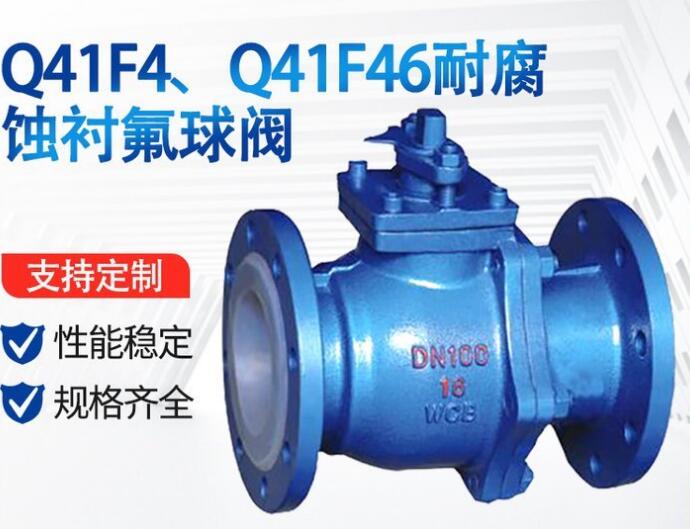

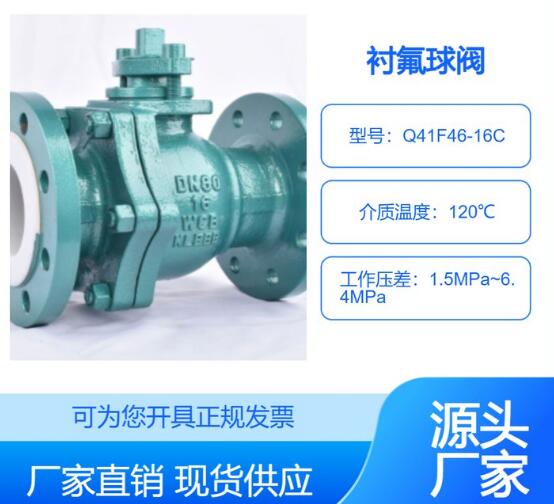

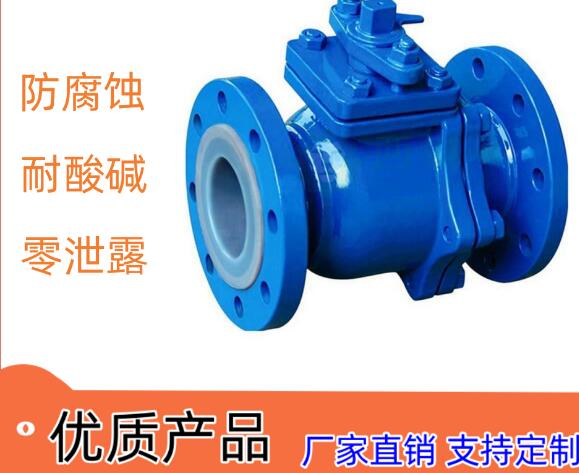

1.采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”,以外其它任何強腐蝕性質; 2.采用全通徑、浮動球結構,閥門可在整個壓力范圍內進行無泄漏關閉,更便于管路系統的通球掃線和管路維護; 3.啟閉件球件與閥桿鑄(鍛)為一體,杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性,從根本上保證了工程中的使用安全性; 4.結構緊湊合理,閥體內腔空間最小,減小了介質滯留,另外,特殊的模壓工藝,使密封面致密度良好,加之人字環形PTFE填料組合,使閥門達到零泄漏; 5.兩片式、三片式結構可適應各種不同要求的管路系統和工況條件,其中三片球閥允許主閥體與兩側閥體分離,可實現在線快速更換、維修。
襯氟球閥的基本型號
手動
Q41F3
蝸輪
Q341F3
Q41F46
Q341F46
氣動
Q641F3
電動
Q941F3
Q641F46
Q941F46
襯氟球閥技術規范
設計標準
GB12237
結構長度
GB12221
法蘭標準
JB/T79-94
GB9113.1-26
檢驗試驗
JB/T9092-99
驅動方式
手動、電動、氣動、蝸輪
序號
零件名稱
灰鑄鐵
鑄鋼
不銹耐酸鑄鋼
超低碳不銹耐酸鑄鋼
Z
C
P8
R8
R3
1
閥體/閥蓋
A216-C
A216-WCB
A351-CF8
A351-CF8M
A351-CF3
A351-CF3M
2
球體/閥桿
3
襯里/閥座
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4
填料/壓蓋
PTFE(F4)
5
填料
6
支架
A193-B7
A194-8
A193-B8M
7
緊固螺栓
8
螺母
A194-2H
9
操作手柄
