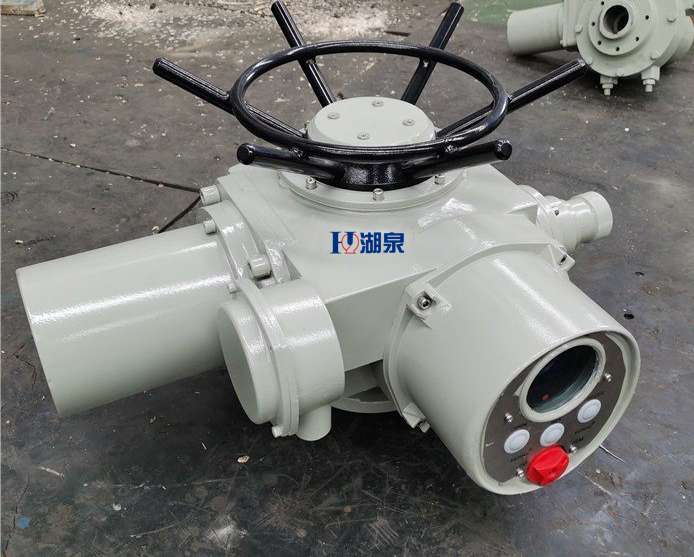

產品名稱：閥門電動裝置z20-18w(接線圖、原理圖)[ 2023-08-30 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、閥門電動裝置z20-18w產品介紹

    上海湖泉閥門集團有限公司DZW20-18W多回轉執行器分為:常規戶外標準型、隔爆型、整體一體化型和調節型、智能非侵入式總 線控制型等。DZW20-18W多回轉執行器設計標準: 2.1常規型閥門電動裝置的設計標準,完全按...電動裝置 Z20-18W:多回轉閥門電動頭(又稱為電動執行器、電動執行機構、閥門電裝),戶外型,需外配控制箱控制,輸出扭矩200N.m,輸出轉速18r/min,電壓380V.AC,電機功率0.37KW,防護等...轉矩Z型閥門電動裝置:雙向超行程保護功能:當執行機構輸出有效行程超過設定行程時,該功能起作用,LCD屏顯示開過載或關過載報警,同時有一對無源開關點與報警信號點閉合,提示現場操作...用于電力、冶金、石油、化工、造紙、污水處理等行業。
    執行器

    二、閥門電動裝置z20-18w產品特點

     防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。

     產品標識：為揚州大禹電力生產品牌。

     輸出軸轉圈數：阿拉伯數字表示，無數字見表1

     輸出轉速：阿拉伯數字表示，單位r/min（轉/分）

    連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型

    額定輸出轉矩：阿拉伯數字表示，單位kgf?m

     產品型式：多回轉電動裝置

    型號示例：

    1.Z30I-18W：多回轉電動裝置，輸出轉矩300N?m（30kgf?m），電站型接口，輸出轉速18r/min，轉圈數60，常規戶外型。

    2.Z45T-24B：多回轉電動裝置，輸出轉矩450N?m（45kgf?m），推力型接口，輸出轉速24 r/min，轉圈數120，隔爆型。

    3.Z120-24W/240T：多回轉電動裝置，輸出轉矩1200N?m (120kgf?m)，轉矩型接口，輸出轉速24 r/min，轉圈數240圈，整體調節型。

  • 型號規格

    公稱轉矩（N，m)

    公稱推力（KN）

    閥桿直徑

    轉圈數（圈）

    手動速比

    輸出轉速（r/min)

    電機功率（KW）

    參考重量（Kg)

    Z5

    50

    20

    28

    60

    1::1

    12

    0.12

    28

    Z10

    100

    40

    28

    60

    1::1

    182436

    0.25.37

    45

    Z15

    150

    182436

    0.37.55

    50

    Z20

    200

    100

    40

    60

    1::1

    1824

    0.37.55

    55

    Z30

    300

    1824

    0.55.75

    58

    Z45

    450

    150

    48

    120

    1::1(20::1)

    2436

    1.11.5

    110

    Z60

    600

    2436

    1.52.2

    120

    Z90

    900

    200

    60

    120

    1::1(25::1)

    2436

    2.23

    139

    Z120

    1200

    2436

    34

    142

    Z180

    1800

    325

    70

    150

    22.5::1

    1824

    45.5

    250

    Z250

    2500

    1824

    5.57.5

    255

    Z350

    3500

    700



    150

    20::1

    1824

    7.510

    330

    Z500

    5000

    80

    1824

    1015

    350


    注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min)

    注2：當產品提供四層計數器時，轉圈數為表1圈數*10

    電機技術參數見表2

    功率KW

    0.12

    0.25

    0.37

    0.55

    0.75

    1.1

    1.5

    2.2

    3

    4

    5.5

    7.5

    10

    15

    電流A

    0.57

    1.03

    1.38

    2.2

    2.62

    4

    4.12

    5.25

    7.9

    8.87

    12.05

    15.6

    20.5

    26.6
