產品名稱：大型電動閥門Q60-1/W[ 2022-10-17 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、大型電動閥門Q60-1/W產品介紹

    上海湖泉發明天集團有限公司主要銷售【電動執行器Q60-1W】,是目前國內的《電動執行器Q60-1W》在線銷售服務商。公司集成優質的電動執行器生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量電動執行器現貨庫存,為用戶提供電動裝置選型、原理作用、結構尺寸、安裝說明、資料下載等，上海湖泉閥門廠家Q型部分回轉智能一體化開關型型電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。Q系列部分回轉電動裝置使用于蝶閥、球閥、風門。它可以準確地按控制指令動作，是對各類閥門、風門實現遠控、集控和自動控制的不可少的驅動裝置。該系列產品不用于電站，還可以用于石化、冶金等設備廠等。

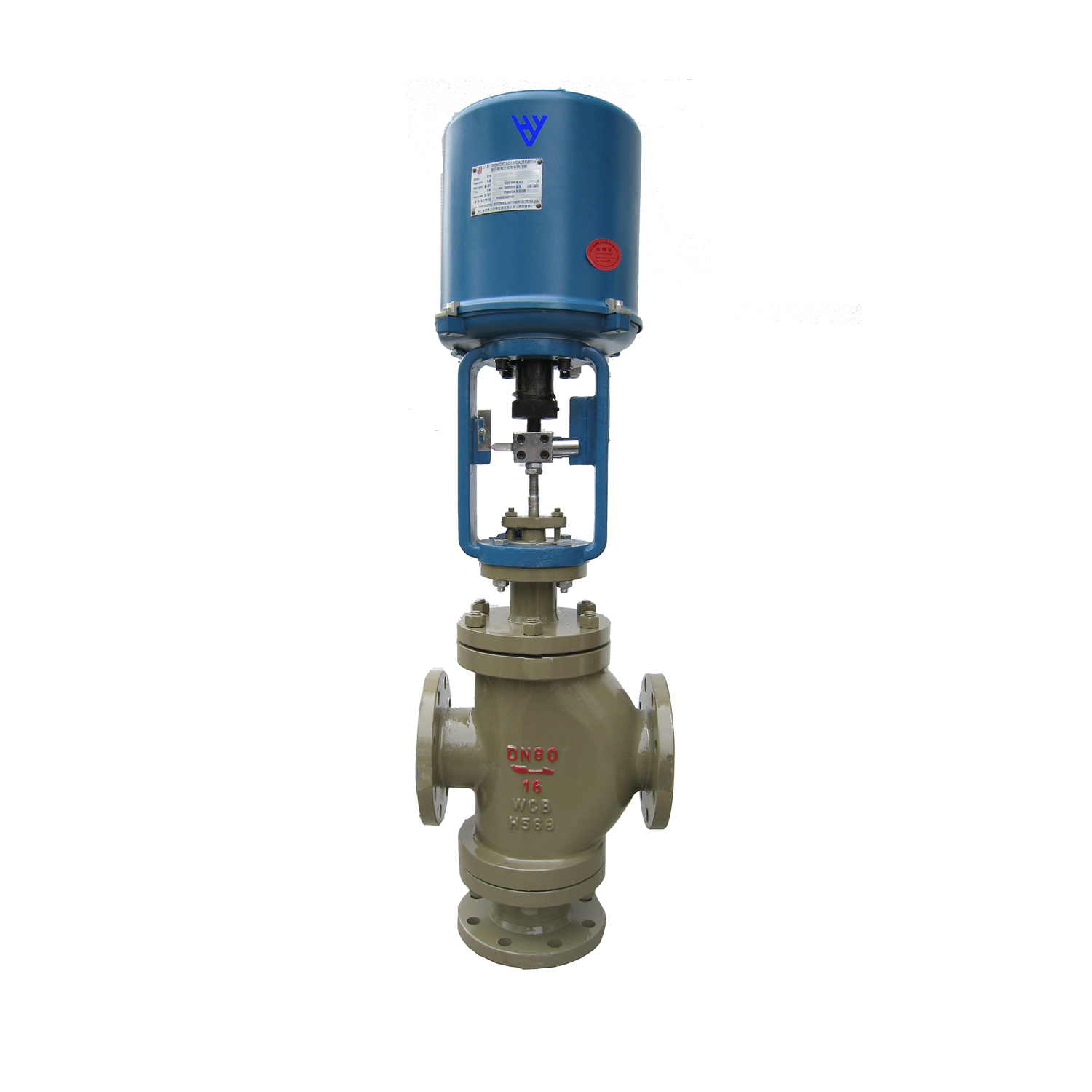

    大型電動閥門Q60-1

    二、大型電動閥門Q60-1/W產品特點

    1、Q60-1W系列電動執行器適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。Q60-1W電動執行器電機功率0.18KW,輸出扭矩400N.M,輸出轉速1R/MIN。主要型號:Q10,QW10,Q10-1W,Q20,QW20,Q20-1W,Q30,QW30,Q30-1W,Q40,QW40,Q40-1W,Q60,QW60,Q60-1W,Q90,QW90,Q90-1W,Q120,QW120,Q120-1W, Q200,QW200,Q200-1W,Q250-0.5W,Q300-0.5W,Q400-0.5W,Q500-0.5W,QW250,QW300,QW400,QW50  。
    2、禁動保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。
    3、電子互鎖保護：在一個指令正在執行且保持，再施加另一個反向控制指令時（即兩個指令同時存在并），此時電動執行器將停執行完個指令后再執行下一個指令。
    4、過力矩保護：當開或關向力矩被頂開，閥門會動作，只有向反向動作一下，即可解除過力矩保護。
    5、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷 。

    三、大型電動閥門Q60-1/W產品技術參數

    基座號 型號 輸出轉矩（N·m） zui大閥桿直徑 手動速比 輸出轉速（r/min）
    0.5 1 1.5 2 3 4
    電機功率（KW）
    Q1 Q10 100 28 88 0.03 0.06 0.09 0.09 0.18 0.18
    Q20 200 0.06 0.09 0.12 0.12 0.25 0.25
    Q30 300 0.06 0.12 0.18 0.18 0.37 0.37
    Q2 Q60 600 42 74 0.18 0.18 0.25 0.25 0.55 0.55
    Q90 900 0.18 0.25 0.37 0.37 0.75 0.75
    Q120 1200 0.18 0.37 0.55 0.55 1.1 1.1
    Q3 Q200 2000 60 67 0.37 0.55 0.75 1.1 - -
    Q250 2500 0.55 0.55 0.75 1.1 - -
    Q300 3000 0.55 0.75 1.1 - - -
    Q400 4000 0.55 0.75 - - - -
    Q500 5000 0.75 1.1 - - - -



  • 型號 輸出
    轉矩
    (N.m)    		 輸出
    轉速
    (r/min)    		 *大閥
    桿直徑
    (mm)    		 疊加減速器 配用Z型
    電裝型號    		 電動機 手動
    速比    		 備
    注
    型號 速比 功率(KW) 額定電流(A)
    Q5 50 1/2 22 / / / 0.03/0.06 0.3/0.48 80 一體式結構
    Q10 100 1/2 / / / 0.06/0.09 0.48/0.6
    Q20 200 1/2 28 / / / 0.09/0.12 0.6/0.7
    Q30 300 1/2 / / / 0.12/0.18 0.7/0.95
    Q60 600 1/2 42 / / / 0.18/0.25 0.95/1.30 74
    Q90 900 1/2 50 / / / 0.25/0.37 1.30/1.6
    Q120 1200 1/2 / / / 0.37/0.55 1.6/2.4
    Q200 2000 0.5/1 60 / / / 0.37/0.55 1.6/2.4 67
    Q250 2500 0.5/1 / / / 0.55/0.75 2.4/3.0
    Q300 3000 0.5/1 / / / 0.55/0.75 2.4/3.0
    Q400 4000 0.5/1 / / / 0.55/0.75 2.4/3.0
    Q500 5000 0.5 / / / 0.55/0.75 3.0
    DQ600 6000 0.375 80 JW120 48 Z30-18/20 0.75 2.4 48 疊加結構
    DQ800 8000 0.44 100 JW150 54 Z45-24/20 0.55 3.4 54
    DQ1000 10000 0.44 100 JW1 50 54 Z60-24/20 1.1 4.5 54
    DQ1200 12000 0.44 100 JW150 54 Z60-24/20 1.5 4.5 54
    DQ1600 16000 0.40 120 JW180 60 Z90-24/20 1.5 6.5 60
    DQ2000 20000 0.40 120 JW180 60 Z120-24/20 2.2 9 60
    DQ3200 32000 0.26 160 JW280 68 Z180-18/20 4.0 11 1700
    DQ4000 40000 0.26 160 JW280 68 Z180-18/20 4.0 11 1700
    DQ6300 63000 0.26 180 JW400 68 Z250-18/20 5.5 14 1700
    DQ8000 80000 0.26 180 JW400 68 Z350-18/20 7.5 19 1700
