產品名稱：Z41Y-16I、Z40Y-16I鉻鉬鋼法蘭閘閥[ 2013-12-13 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 產品說明：

    Z41Y-16I、Z40Y-16I鉻鉬鋼法蘭閘閥，最高溫度可達550攝氏度左右。為閥體鉻鉬鋼材質的楔式法蘭閘閥：可手動或配電動裝置、法蘭連接、明桿楔式剛性單閘板。閥座密封 面材料為硬質合金，本廠生產能力范圍：壓力1.6MPa~16.0MPa(PN16I~PN160I)；口徑：DN15~DN600。

    品牌 湖泉 型號 Z40Y-16I/Z41Y-16I
    主體材料 鉻鉬鋼、不銹鋼 連接形式 法蘭
    公稱通徑 DN15-DN600 mm 壓力范圍 1.6-16 Mpa
    適用介質 水，油品，蒸汽，硝酸類等 空氣、氮?dú)?、氨、硝酸、醋?/td> 適用溫度 -80-550 ℃
    適用范圍 石油、化工，電力，冶煉，水處理，建筑，造船和食品機械等行業 產品別名 鉻鉬鋼閘閥、不銹鋼閘閥

    產品性能參數：

    Z41Y-16I、Z40Y-16I鉻鉬鋼法蘭閘閥主要性能參數
    型號 公稱壓力 適用溫度/℃ 適用介質
    Z40Y-16I/Z41Y-16I 1.6MPa ≤550 水、蒸汽、油品、非腐蝕性介質
    Z40Y-25I/Z41Y-25I 2.5MPa
    Z40Y-40I/Z41Y-40I 4.0MPa
    Z40Y-64I/Z41Y-64I 6.4MPa
    Z40Y-100I/Z41Y-100I 10.0MPa
    Z40Y-160I/Z41Y-160I 16.0MPa

    產品零件材料：

    Z41Y-16I、Z40Y-16I鉻鉬鋼法蘭閘閥主要零件材料
    型號材料 閥體、閥蓋、閘板 閥桿 密封面 填料
    Z40Y-16I/Z41Y-16I 碳素鋼 鉻不銹鋼 堆焊硬質合金 石棉石墨或柔性石墨

    產品外形及結構尺寸：

    Z41Y-16I、Z40Y-16I鉻鉬鋼法蘭閘閥主要外形及結構尺寸
    DN閘閥口徑 DN/in L D D1 D2 b z×Φd H≈ D0≈ 重量/kg
    50 2 178 152 120.5 120.5 16 4×Φ19 323 200 23
    65 21/2 190 178 139.5 139.5 18 4×Φ19 347 250 32
    80 3 203 190 152.5 152.5 19 4×Φ19 383 250 40
    100 4 229 229 190.5 190.5 24 8×Φ19 457 300 63
    125 5 254 254 216 216 24 8×Φ22 632 300 66
    150 6 267 279 241.5 241.5 26 8×Φ22 635 350 108
    200 8 292 343 298.5 298.5 29 8×Φ22 762 350 181
    250 10 330 406 362 362 31 12×Φ25 895 400 263
    300 12 356 483 432 432 32 12×Φ25 1080 500 346
    350 14 381 533 476 476 35 12×Φ29 1295 600 488
    400 16 406 579 540 540 37 16×Φ29 1435 600 621
    450 18 432 635 578 578 40 16×Φ32 1626 650 814
    500 20 457 698 635 635 43 20×Φ32 1829 650 992
    600 24 508 813 749.5 749.5 48 20×Φ35 2175 700 1492
    750 30 610 984 914.5 914 75 28×Φ35 2692 700 2272

    產品訂貨須知：

    一、①鉻鉬鋼法蘭閘閥產品名稱與型號②鉻鉬鋼法蘭閘閥口徑③是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定上海湖泉的鉻鉬鋼法蘭閘閥型號，請按鉻鉬鋼法蘭閘閥型號直接向我司銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

    感謝您訪問我們的網站【http://www.victorfletcher.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

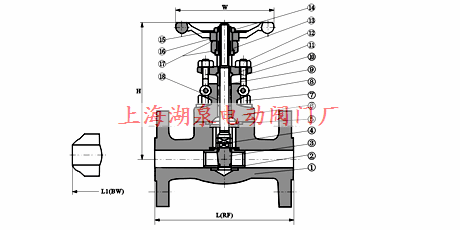

  • Z41Y-16I鉻鉬鋼法蘭閘閥|Z41W-16P/R不銹鋼法蘭閘閥結構圖片
