硬密封閘閥閥門首頁 > 產品展示 > 閘閥 > 硬密封閘閥 >

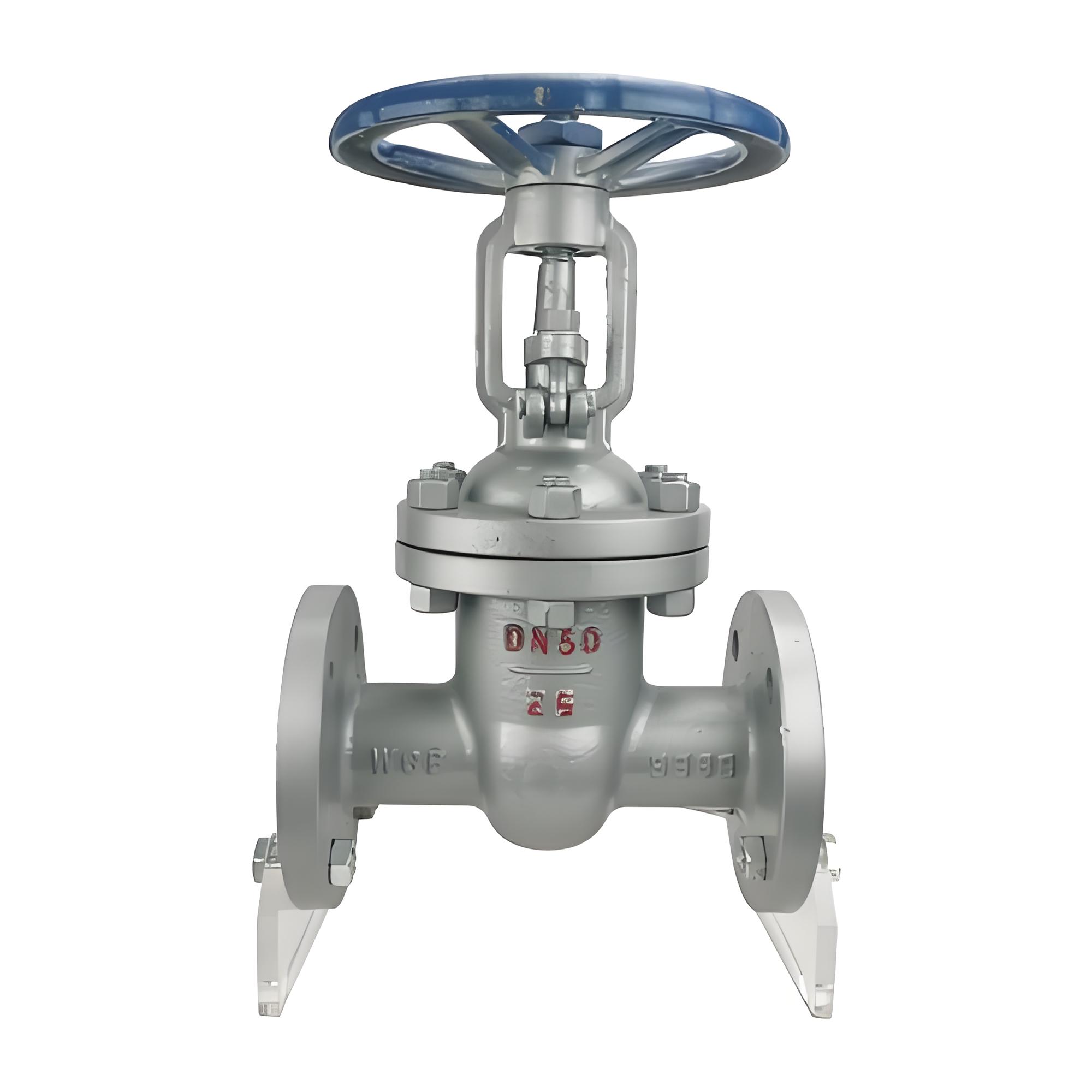

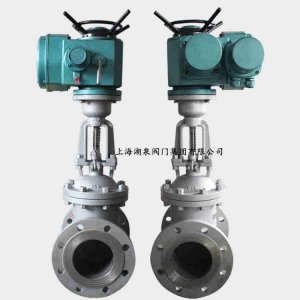

產品名稱：Z41H/Y/T 明桿楔式單閘板硬密封閘閥[ 2024-10-11 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、Z41H/Y/T 明桿楔式單閘板硬密封閘閥介紹

    明桿楔式單閘板閘閥采用自壓式密封，配以限位助推裝置，剛度大，性能穩定、可靠地實現帶壓啟閉，維護簡單；閥門帶有下排污裝置，方便檢修；密封面進行合金化耐磨、耐腐蝕處理，確保閥門滿足一代爐齡壽命的要求。 ‌明桿楔式單閘板閘閥是一種常用的管道控制閥門，其主要特點是閘板上升開啟，下降關閉，通過手輪直接操作。‌ 這種閥門適用于多種介質，包括水、油品等，并且具有良好的保溫保冷特性，能夠有效降低管路中介質的熱量損失‌。 明桿楔式單閘板閘閥的結構設計包括閥體、閘板、閥座、壓蓋、手輪、螺柱、六角螺母、活節螺栓、圓柱銷等部件。設計時需要考慮閥門的密封性能、閥體的強度以及操作的便捷性。具體設計內容包括閘閥的密封副設計、閥體與閥蓋的設計、中法蘭的設計等‌。

    二、Z41H/Y/T 明桿楔式單閘板硬密封閘閥技術參數

    公稱通徑 (mm)

    DN150～ DN400

    工作壓力 (MPa)

    ≤ 0.4～0.6

    試驗壓力(MPa)

    殼體

    1.5 倍工作壓力

    密封



    1.1 倍工作壓力

    工作溫度 (℃ )

    ≤ 450℃

    適應介質

    空氣、 煙氣

    三、明桿楔式 單閘板閘閥 主要零件材料

    主要材料

    鑄鐵

    材質

    鑄鐵

    密封形式

    軟密封型

    零部件及配件

    閥體




  • 1.6MPa DN L d D1 D2 b n-Φd H D0
    凸面法法
    RF
    Z40H
    Z40Y
    Z40W
    Z40F
    Z40N
    Z41H
    Z41Y
    Z41F
    Z41N
    16C
    16P
    16R
    16I    		 15 130 95 65 45 14 4-Φ14 170 120
    20 150 105 75 55 14 4-Φ14 190 140
    25 160 115 85 65 14 4-Φ14 205 160
    32 180 135 100 78 16 4-Φ18 270 180
    40 200 145 110 85 16 4-Φ18 310 200
    50 250 160 125 100 16 4-Φ18 358 240
    65 265 180 145 120 18 4-Φ18 373 240
    80 280 195 160 135 20 8-Φ18 435 280
    100 300 25 180 155 20 8-Φ18 500 300
    125 325 245 210 185 22 8-Φ18 614 320
    150 350 280 240 210 24 8-Φ23 674 320
    200 400 335 295 265 26 12-Φ23 818 400
    250 450 405 355 320 30 12-Φ25 969 450
    300 500 460 410 375 30 12-Φ25 1145 500
    350 550 520 470 435 34 16-Φ25 1280 500
    400 600 580 525 485 36 16-Φ30 14852 560
    450 650 640 585 545 40 20-Φ30 1541 600
    500 700 705 650 608 44 20-Φ34 1676 640
    600 800 840 770 718 48 20-Φ41 1874 720
    700 900 910 840 788 50 24-Φ41 2083 800
    800 1000 1020 950 898 52 24-Φ41 2400 950
    900 1100 1120 1050 998 64 28-Φ41 2950 1000
    1000 1200 1255 1170 1110 56 28-Φ48 3245 1000
    規格主要尺寸2.5MPa
    2.5MPa DN L D D1 D2 b n-Φd H DO
    凸面法法
    RF
    Z40H
    Z40Y
    Z40W
    Z40F
    Z40N
    Z41H
    Z41Y
    Z41F
    Z41N
    25C
    25P
    25R
    25I    		 15 130 95 65 45 16 4-Φ14 172 120
    20 150 105 75 55 16 4-Φ14 191 140
    25 160 115 85 65 16 4-Φ14 205 160
    32 180 135 100 78 18 4-Φ18 270 180
    40 200 145 110 85 18 4-Φ18 300 200
    50 250 160 125 100 20 4-Φ18 357 240
    65 265 180 145 120 22 8-Φ18 376 240
    80 280 195 160 135 22 8-Φ18 434 280
    100 300 230 190 160 24 8-Φ23 502 300
    125 325 270 220 188 28 8-Φ205 613 320
    150 350 300 250 218 30 8-Φ25 675 320
    200 400 360 310 278 34 12-Φ25 819 400
    250 450 425 370 332 36 12-Φ30 968 450
    300 500 485 430 390 40 16-Φ30 1144 500
    350 550 550 490 448 44 16-Φ34 1280 500
    400 600 610 550 505 48 16-Φ34 1451 560
    450 650 660 600 555 50 20-Φ34 1542 600
    500 700 730 660 510 52 20-Φ41 1678 640
    600 800 840 770 718 56 20-Φ41 1875 720
    700 900 955 875 815 60 24-Φ28 2082 800
    800 1000 1070 990 930 64 24-Φ28 2403 950
    900 1100 1180 1090 1025 66 28-Φ54 2952 1000
    1000 1200 1305 1210 1140 68 28-Φ58 3244 1000
    規格主要尺寸4.0MPa
    4.0MPa DN L D D1 D2 D6 b n-Φd H D0
    凹面法法
    MFM
    Z40H
    Z40Y
    Z40W
    Z40F
    Z40N
    Z41H
    Z41Y
    Z41F
    Z41N
    40
    40P
    40R
    40I    		 15 130 95 65 45 40 16 4-Φ14 134 120
    20 150 105 75 55 51 16 4-Φ14 188 140
    25 160 115 85 64 58 16 4-Φ14 206 140
    32 180 135 100 78 66 18 4-Φ18 272 180
    40 200 145 110 85 76 18 4-Φ18 322 180
    50 250 160 125 100 88 20 4-Φ18 370 240
    65 280 180 145 120 110 22 8-Φ18 394 280
    80 310 195 160 135 121 22 8-Φ18 455 300
    100 350 230 190 160 150 24 8-Φ23 550 320
    125 400 270 220 188 176 28 8-Φ25 636 35
    150 450 300 250 218 204 30 8-Φ30 706 400
    200 550 375 320 282 260 38 12-Φ34 859 450
    250 650 445 385 345 313 42 12-Φ34 1016 560
    300 750 510 450 408 364 46 16-Φ34 1200 640
    350 850 570 510 465 422 52 16-Φ41 1340 640
    400 950 655 585 535 474 58 16-Φ41 1495 720
    450 1050 680 610 560 524 60 20-Φ48 1581 800
    500 1150 755 670 612 576 62 20-Φ54 1790 950
    600 1350 890 695 730 678 62 20-Φ14 2035 950
    規格主要尺寸6.4MPa
    6.4MPa DN L D D1 D2 D6 b n-Φd H D0
    凹面法法
    MFM
    Z40H
    Z40Y
    Z40W
    Z40F
    Z40N
    Z41H
    Z41Y
    Z41F
    Z41N
    64
    64P
    64R
    64I    		 15 1700 105 75 55 40 18 4-Φ18 1425 160
    20 190 125 90 68 51 20 4-Φ18 142 160
    25 210 135 100 78 58 22 4-Φ23 214 200
    32 230 150 110 82 66 24 4-Φ23 269 200
    40 240 165 125 95 76 24 4-Φ23 343 240
    50 250 175 135 105 88 26 4-Φ23 370 240
    65 280 200 160 130 110 28 8-Φ23 396 280
    80 310 210 170 140 121 30 8-Φ23 458 300
    100 350 250 200 168 150 32 8-Φ25 553 300
    125 400 295 240 202 176 36 8-Φ30 638 350
    150 450 340 280 240 204 38 8-Φ34 718 400
    200 550 405 345 300 260 44 12-Φ34 873 450
    250 650 470 400 352 313 48 12-Φ41 1050 560
    300 750 530 460 412 364 54 16-Φ41 1203 640
    350 850 595 525 475 422 60 16-Φ41 1394 720
    400 950 670 585 525 474 66 16-Φ48 1645 800
    500 1150 800 705 640 576 70 20-Φ54 2285 950
    600 1350 930 820 750 678 70 20-Φ58 2610 950

  • 閥
