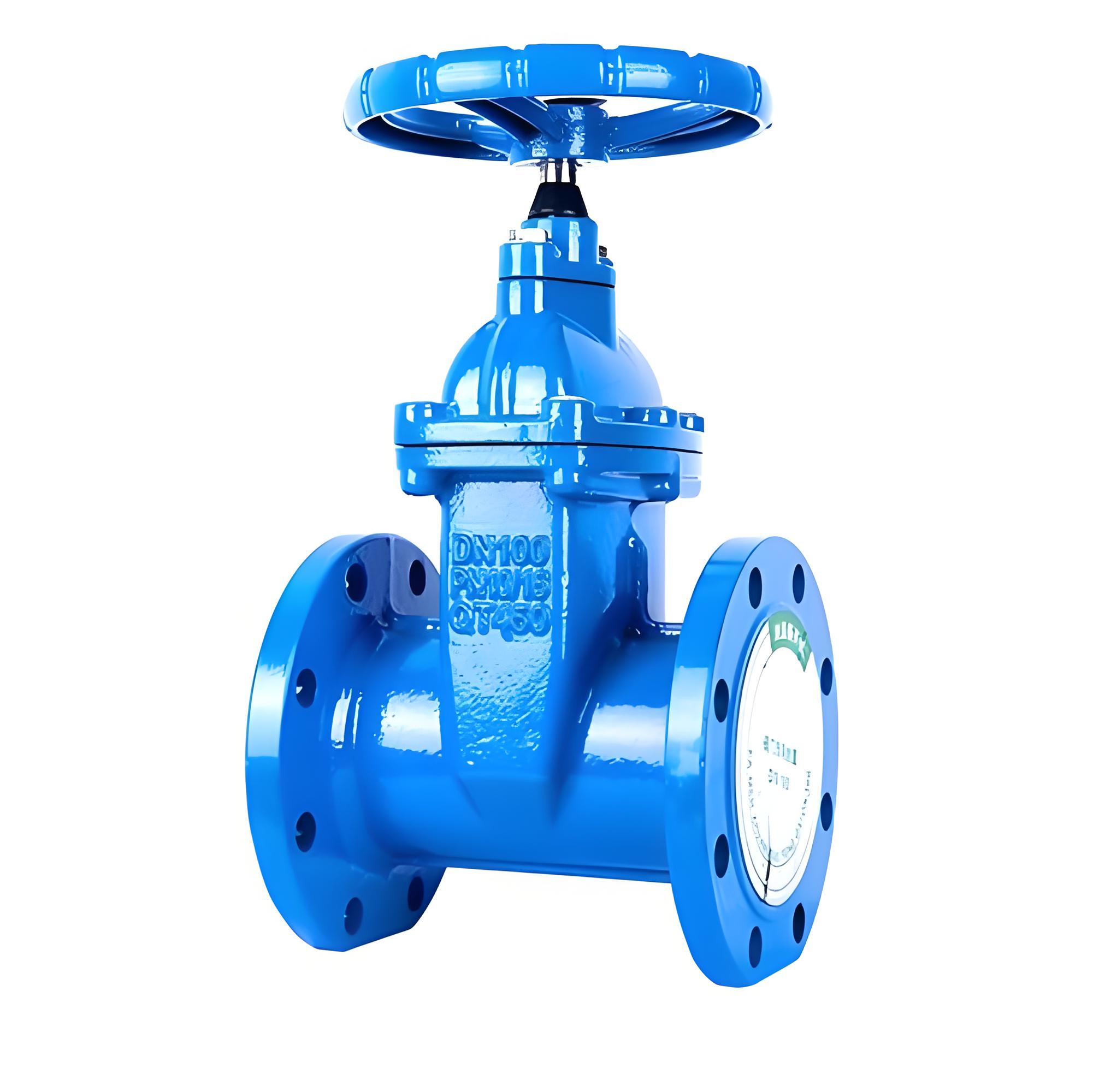

產品名稱：手動軟密封閘閥(Z45X-10Q) DN150[ 2024-09-23 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、手動軟密封閘閥(Z45X-10Q) DN150產品介紹

    ‌手動軟密封閘閥是一種常用的閥門類型，具有良好的密封性能、操作簡便和耐腐蝕性強的特點。‌軟密封閘閥主要由閥體和首輪、閘板等組成，軟密封閘閥主要應用在建筑領域、消防、自來水公司等領域或場景下。軟密封閘閥在建筑領域下使用可以防止水流回流，在消防場景下使用可以防止如遇突發情況閥門無法正常工作，在自來水公司場景下可以防止水流無法正常排放。具有一定的耐腐蝕、重量輕、整體包膠等特點，廣泛應用于工業、水利建筑、自來水公司、污水廠等方面，以提高密封面以及閥門與閥板間壓力的自動平衡，保障閥門可以理想達到理想的止水效果。

    二、手動軟密封閘閥(Z45X-10Q) DN150產品優點

    1‌、良好的密封性能‌：閥門的閥瓣與閥座緊密貼合，能夠有效防止介質泄漏，確保管道系統的安全運行。 ‌
    2、操作簡便‌：閥門采用手動操作方式，只需通過旋轉閥桿即可實現閥門的開閉，操作簡單方便，無需依賴外部動力。
    3‌、耐腐蝕性強‌：閥體和閥蓋采用耐腐蝕材料制成，能夠耐受一些腐蝕性介質的侵蝕，延長閥門的使用壽命。
    4、結構簡單‌：手動軟密封閘閥的結構相對簡單，由較少的部件組成，安裝和維修方便，降低了使用成本。
    此外，手動軟密封閘閥還具有多種材質選項，如灰鑄鐵、球墨鑄鐵等，適用于不同的工作壓力和溫度范圍，廣泛用于工業領域的流體控制中‌。

    三、手動軟密封閘閥(Z45X-10Q) DN150產品性能參數

    壓力等級

    1.0mpa、1.6mpa、2.5mpa

    閥體耐壓

    1.5mpa、2.4mpa、3.75mpa

    密封試驗

    1.1mpa、1.76mpa、2.75mpa

    工作溫度

    0～80℃

    適用介質

    水、油、蒸氣等

    四、手動軟密封閘閥(Z45X-10Q) DN150產品零件材料

    序號

    名稱

    材料

    序號

    名稱

    材料

    1

    閥體

    球墨鑄鐵

    8

    止推墊

    錫青銅

    2

    閘板

    球墨鑄鐵外覆epdm

    9

    軸套

    錫青銅

    3

    螺栓

    鍍鋅

    10

    螺栓

    鍍鋅

    4

    密封圈

    nbr

    11

    軸蓋

    球墨鑄鐵

    5

    閥蓋

    球墨鑄鐵

    12

    防塵罩

    nbr

    6

    閥桿

    不銹鋼

    13

    手輪

    鑄鐵

    7

    “o”形密封圈

    nbr

    14

    緊固螺母

    鍍鋅

  • 公稱通徑

    結構長度

     h

     螺栓



     10kg

     16kg

    參考重量kg

    螺孔中心圓直徑d

    螺栓孔徑

    數量

    螺紋規格

    螺孔中心圓直徑d

    螺栓孔徑

    數量

    		 螺紋規格

     40

     165

     170

     110

     19

     4

     m16

     110

     19

     4

     m16

     7

     50

     178

     185

     125

     19

     4

     m16

     125

     19

     4

     m16

     9

     65

     190

     205

     145

     19

     4

     m16

     145

     19

     4

     m16

     12

     80

     203

     310

     160

     19

     8

     m16

     160

     19

     8

     m16

     20

     100

     229

     340

     180

     19

     8

     m16

     180

     19

     8

     m16

     27

     150

     267

     430

     240

     23

     8

     m20

     240

     23

     8

     m20

     50

     200

     292

     520

     295

     23

     8

     m20

     295

     23

     12

     m20

     80

     250

     330

     545

     350

     23

     12

     m20

     355

     28

     12

     m24

     120

     300

     356

     660

     400

     23

     12

     m20

     410

     28

     12

     m24

     160

     400

     406

     915

     515

     28

     16

     m24

     525

     31

     16

     m27

     280

     500

     457

     1110

     620

     28

     20

     m24

     650

     34

     20

     m30

     450
