產品名稱：ZSPQ氣動快速切斷閥[ 2013-08-23 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 產品說明：

    ZSPQ氣動快速切斷閥由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座型式，DN20閥芯為單導向，DN25~200閥芯為雙導向，具有 結構簡單，操作方便，使用可靠，快速開閉等特點。主要應用于無雜質、無顆粒的液體、氣體（氧氣）介質，要求快速嚴密關閉，快速放空的自動控制系統中。

    氣動快速切斷閥型號規格：

    類別 軟密封 硬密封
    常溫型 中溫型 高溫型 低溫型
    型號 ZSPQ-40 ZSPQ-40G ZSPQ-40G ZSPQ-40D
    規格 DN20～200

    產品主要零件材料：

    ZSPQ氣動快速切斷閥主要零件材料
    零件名稱 材料
    閥體、閥蓋 ZG270-500、ZG1Cr18Ni9Ti
    閥桿、閥芯 1Cr18Ni9
    密封填料 V型聚四氟乙烯
    密封墊 1Cr18Ni9夾石棉板
    蝸桿 45
    O型密封圈 耐油橡膠
    壓縮彈簧 60Si2Mn
    支架 HT270
    蝸輪箱、蝸輪、氣缸、軸承蓋、活塞 HT200
    推桿 2Cr13

    產品主要性能參數：

    ZSPQ氣動快速切斷閥主要性能參數
    公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    閥座直徑 mm 26 43 43 52 62 79 94 115 145 166 216 可與本公司
    商洽生產
    額定流量系數 Kv 6.5 10 15 25 40 65 100 150 260 350 540
    公稱壓力 MPa 4.0(JB/T79·2-94)
    行程 mm 16 25 40 60
    介質溫度 ℃ -16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（低溫）；
    流量特性 兩位快開式
    配執行機構 ZSD-D ZSD-3 ZSD-5 ZSD-7
    法蘭尺寸、型式 按JB/T79·2-94凹式（常、中、高溫）；按JB/T79·3-94榫槽式（低溫）
    閥體材質 ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

    ZSPQ氣動快速切斷閥性能指標：

    公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200
    泄漏量
    滴/min    		 軟密封 0
    硬密封 1 3 5 7 9
    切斷時間 S 1～2 2～4

    額定行程偏差%    		 +10
    注：泄漏量試驗介質為水

    ZSPQ氣動快速切斷閥允許壓差 MPa:

    公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200
    允許壓差 氣開 4.0 4.0 4.0 2.8 3.5 2.4
    氣關 4.0 2.5 1.7 1.0 1.1 0.8 0.6

    產品訂貨須知：

    一、①氣動快速切斷閥產品名稱與型號②氣動快速切斷閥口徑③是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定上海湖泉的氣動快速切斷閥型號，請按氣動快速切斷閥型號直接向我司銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

    感謝您訪問我們的網站【http://www.victorfletcher.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務

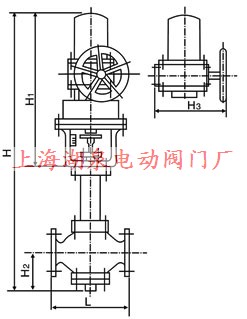

  • ZSPQ氣動快速切斷閥結構圖
