截止閥閥門首頁 > 產品展示 > 截止閥 >

產品名稱：J941H、J941Y、J941W電動法蘭截止閥[ 2013-10-15 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 產品說明：

    J941H、J941Y、J941W電動法蘭截止閥：電動、法蘭連接、直通式，閥座密封面材料為碳鋼堆焊鐵基合金，公稱壓力 PN16~PN160，閥體材料為碳素鋼，主要用于水、蒸汽、油品等。

    產品結構特點：

    1、選材考究，符合國內、外相關標準，結構合理，造型美觀。

    2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。

    4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。

    5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

    6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

    7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。

    8、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。

    產品性能參數：

    J941H、J941Y、J941W電動法蘭截止閥主要性能參數
    型號 PN 工作壓力/Mpa 適用溫度/℃ 適用介質 材料
    閥體、閥蓋、閥瓣 閥桿 密封面 填料
    J941H-16C-160C 16-160 1.6-16 ≤425 水、蒸汽、油品 碳素鋼 鉻不銹鋼 碳鋼堆焊鐵基金剛 柔性石墨
    J941Y-16C-160C 16-160 1.6-16 ≤425 水、蒸汽、油品 碳素鋼 鉻不銹鋼 碳鋼堆焊硬質合金 柔性石墨
    J941Y-16I-160I 16-160 1.6-16 ≤550 蒸汽、油品 鉻鉬鋼 耐熱鋼或鉻不銹鋼 鉻鉬鋼堆焊硬質合金 柔性石墨
    J941Y-16V-160V 16-160 1.6-16 ≤570 水、蒸汽、油品 鉻鉬釩鋼 耐熱鋼或鉻不銹鋼 鉻鉬釩鋼堆焊硬質合金 柔性石墨
    J941Y-16P-160P 16-160 1.6-16 ≤150 弱腐蝕性介質 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 鉻鎳鈦鋼堆焊硬質合金 聚四氟乙烯
    J941Y-16R-160R 16 1.6 ≤425 腐蝕性介質 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼 — —
    J941W-16P-160P 16-160 1.6-16 ≤150 弱腐蝕性介質 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 本體密封 聚四氟乙烯
    J941W-16R-160R 16-160 1.6-16 ≤150 醋酸類 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 — 聚四氟乙烯

    產品訂貨須知：

    一、①電動法蘭截止閥產品名稱與型號②電動法蘭截止閥口徑③是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定上海湖泉的電動法蘭截止閥型號，請按電動法蘭截止閥型號直接向我司銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

    感謝您訪問我們的網站【http://www.victorfletcher.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

  • 產品外形及結構尺寸：

    J941H、J941Y、J941W電動法蘭截止閥主要外形及結構尺寸
    公稱壓力
    PN(MPa)    		 公稱通徑
    DN(mm)    		 標準值 參考值
    L D D1 n2 D6 b f f1 Z-φd L1 H 質量
    1．6 50 230 160 125 100   16 3   4-φ18 590 645 48
    65 290 180 145 120   18 3   4-φ18 590 690 60
    80 310 195 160 135   20 3   8-φ18 590 715 65
    100 350 215 180 155   20 3   8-φ18 590 770 71
    125 400 254 210 185   22 3   8-φ18 590 780 119
    150 480 280 240 210   24 3   8-φ23 590 810 210
    200 600 335 295 265   26 3   12-φ23 810 967 320
    250 622 405 355 320   30 3   12-φ25 810 1143 550
    300 698 460 410 375   30 4   12-φ25 830 1292 785
    2.5 50 230 160 125 100   20 3   4-φ18 590 645 50
    65 290 180 145 120   22 3 　 8-φ18 590 690 65
    80 310 195 160 135   22 3 　 8-φ18 590 715 67
    100 350 230 190 160 　 24 3 　 8-φ23 590 770 73
    125 400 270 220 188 　 28 3 　 8-φ25 590 780 127
    150 480 300 250 218   30 3 　 8-φ25 810 810 215
    200 600 360 310 278   34 3 　 12-φ25 810 967 322
    250 622 425 370 332   36 3 　 12-φ30 830 1143 585
    300 698 485 430 390 　 40 4 　 16-φ30 830 1292 795
    4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
    65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
    80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
    100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101
    125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207
    150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226
    200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399
    6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
    65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
    80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
    100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171
    125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243
    150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296
    200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420
    10．0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
    65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
    80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
    100 430 265 210 172 150 38 3 4．5 8-φ30 810 950 194
    125 500 310 250 210 176 42 3 4．5 8-φ34 830 1141 285
    150 550 350 290 250 204 46 3 4．5 12-φ34 830 1240 450
    200 650 430 360 312 260 54 3 4．5 12-φ4l 830 1425 850
    16．0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
    65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
    80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
    100 430 300 240 200 150 48 3 4．5 8-φ34 830 935 238

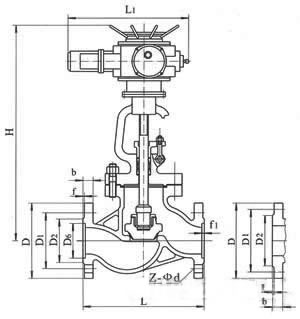

  • 產品結構圖：

    J941H、J941Y、J941W電動法蘭截止閥結構圖
