焊接截止閥閥門首頁 > 產品展示 > 截止閥 > 焊接截止閥 >

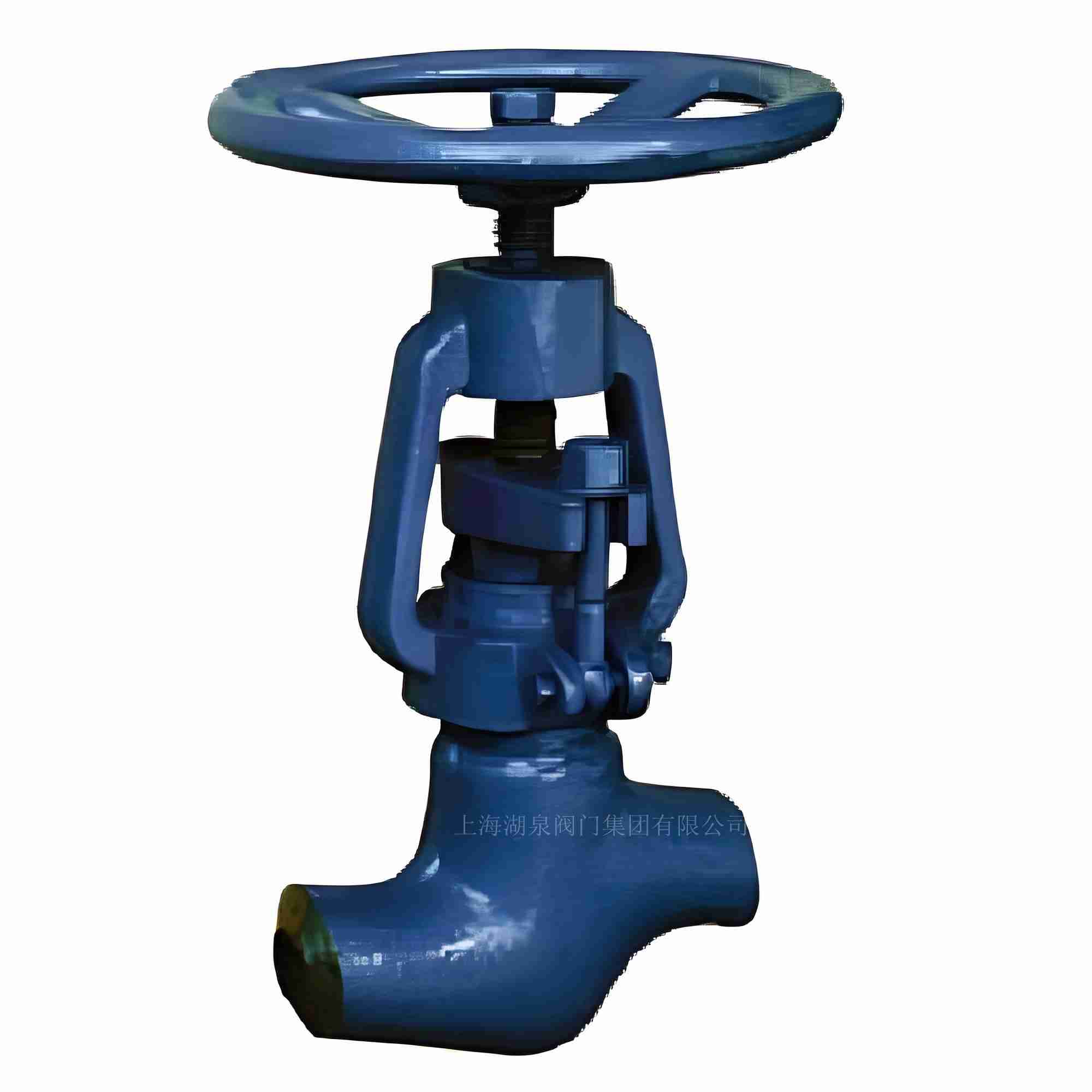

產品名稱：截止閥J61Y-P54-140V DN20高溫高壓電站焊接[ 2024-09-12 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、截止閥J61Y-P54-140V DN20高溫高壓電站焊接介紹

    上海湖泉閥門集團有限公司截止閥J61Y-P54-140V是一種高溫高壓電站截止閥，具有多種優點和廣泛的應用范圍。‌截止閥J61Y-P54-140V的設計和制造遵循國家標準GB12235，確保了其結構合理、密封可靠、性能優良且造形美觀。該閥門適用于高溫高壓的工況條件，公稱壓力范圍為PN20～32MPa，工作溫度可達570℃。它適用于石油、化工、水力、火力電站等各種系統的管路中，用于切斷或接通管路介質，適用介質包括水、油品、蒸汽等。J61Y-P54-140V截止閥的操作方式多樣，包括手動、齒輪傳動、電動等，滿足了不同用戶的需求。

    二、截止閥J61Y-P54-140V DN20選用原則

    1、高溫、高壓介質的管路或裝置上宜選用截止閥。
    2、管路上對流阻要求不嚴的管路上。
    3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
    4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。
    5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。

    三、截止閥J61Y-P54-140V DN20零部件材料

    零件名稱

    閥門

    閥蓋

    閥桿

    閥瓣

    密封面

    填料

    閥桿螺母

    手輪

    緊固件

    J61H型

    25

    WCB

    25

    40Cr

    鉻不銹鋼

    鉻鉬鋁鋼氨化

    鉻不銹鋼

    鉻不銹鋼

    柔性石墨

    鋁青銅

    可鍛鑄鐵

    優質碳鋼 鉻鉬鋼

    J61Y型

    25

    WCB

    25

    40Cr

    鉻不銹鋼

    鉻鉬鋁鋼氨化

    25

    硬質合金

    優質碳鋼 鉻鉬鋼

    J61Y-P54型

    ZG20CrMoV

    12Cr1Mo1V

    12Cr1Mo1V

    20Cr1Mo1VA

    25Cr2Mo1VA

    12Cr1Mo1V

    硬質合金

    鉻鉬鋼

    J61Y-P55型

    ZG15CrMoV

    12Cr1Mo1V

    12Cr1Mo1V

    20Cr1Mo1VA

    25Cr2Mo1VA

    12Cr1Mo1V

    硬質合金

    鉻鉬鋼

    J61Y-P57型

    ZG15CrMoV

    12Cr1Mo1V

    12Cr1Mo1V

    20Cr1Mo1VA

    25Cr2Mo1VA

    12Cr1Mo1V

    硬質合金

    鉻鉬鋼



  • 主要尺寸DN（mm）

    主要尺寸及連接尺寸

    重量

    L

    D1

    D2

    D3

    a

    H

    D0

    61H/Y100、200、250、320     J61Y-P54/100V、P54140V、P54170V

    10

    120

    12

    25

    -

    40°

    185

    140

    2.8

    15

    170

    17

    36

    -

    40°

    247

    200

    7.5

    20

    170

    22

    42

    -

    40°

    248

    200

    9

    25

    170

    26

    42

    -

    40°

    248

    240

    9.5

  • 截止閥
