產品名稱：z945t-10 DN600水電站鑄鐵電動暗桿閘閥[ 2024-09-20 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、z945t-10 DN600水電站鑄鐵電動暗桿閘閥介紹

    上海湖泉閥門集團有限公司鑄鐵電動暗桿閘閥‌是一種結合了鑄鐵材質和電動操作機構的閥門裝置，Z45T與Z45W兩個型號的區別在于，Z45T為閥座密封面堆焊銅合金；Z45W的閥座密封面沒有堆焊，直接用閥體材料加工出密封面。在密封性能上，Z45T要比Z45W要耐用。廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。暗桿閘閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭，結構形式可選用楔式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-2.5Mpa，公稱通徑為DN50-700mm，材質可選用灰鑄鐵、球墨鑄鐵。

    二、z945t-10 DN600水電站鑄鐵電動暗桿閘閥特點

    1、閥體材質，應以球墨鑄鐵為主，并注明牌號及鑄鐵實際的物理化學檢測數據。
    2、閥桿材質，力求不銹鋼閥桿(2CR13)，大口徑閥門也應是不銹鋼嵌包的閥桿。
    3、螺母材質，采用鑄鋁黃銅或鑄鋁青銅，且硬度與強度均大于閥桿。
    4、閥桿襯套材質，其硬度與強度均應不大于閥桿，且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。

    三、z945t-10 DN600水電站鑄鐵電動暗桿閘閥主要技術參數

    型號

    公稱壓力MPa

    試驗壓力MPa

    工作溫度

    使用介質

    密封

    強度

    Z945H-10

    1.0

    1.1

    1.5

    ≤200℃

    水、蒸汽、油

    Z945T-10

    Z945W-10

    ≤100℃

    油品、煤氣

    四、z945t-10 DN600水電站鑄鐵電動暗桿閘閥零部件材料

    型號

    閥體、閥蓋、閘板

    閘板

    密封圈

    閥桿螺母

    閥 桿

    填 料

    Z945H-10

    灰鑄鐵、鑄 鋼

    碳鋼+合金鋼

    不銹鋼、合金鋼

    青銅

    碳鋼、不銹鋼

    浸油石棉盤根

    Z945W-10

    灰鑄鐵

    灰鑄鐵

    黃銅

    碳鋼

    Z945T-10

    灰鑄鐵

    灰鑄鐵+黃銅

    黃銅

    碳鋼、黃銅

  • 公稱通
    DN(mm)

    尺寸

    重量
    （kg）

    L

    D

    D1

    D2

    b

    Z-d

    H

    D0

    50

    180

    160

    125

    100

    20

    4-18

    345

    180

    17

    65

    195

    180

    145

    120

    20

    4-18

    376

    180

    20

    80

    210

    195

    160

    135

    22

    4-18

    417

    200

    27

    100

    230

    215

    180

    155

    22

    8-18

    460

    200

    50

    125

    255

    245

    210

    185

    24

    8-18

    525

    240

    70

    150

    280

    280

    240

    210

    24

    8-23

    567

    240

    95

    200

    330

    335

    295

    265

    26

    8-23

    705

    320

    150

    250

    380

    390

    350

    320

    28

    12-23

    800

    320

    200

    300

    420

    440

    400

    368

    28

    12-23

    886

    400

    280

    350

    450

    500

    460

    428

    30

    16-23

    968

    400

    360

    400

    480

    565

    515

    482

    32

    16-25

    1090

    500

    500

    450

    510

    615

    565

    538

    32

    20-25

    1175

    500

    590

    500

    540

    670

    620

    585

    34

    20-25

    1414

    720

    680

    600

    600

    780

    725

    685

    36

    20-30

    1593

    720

    951

    700

    660

    895

    840

    800

    40

    24-30

    1812

    800

    1950

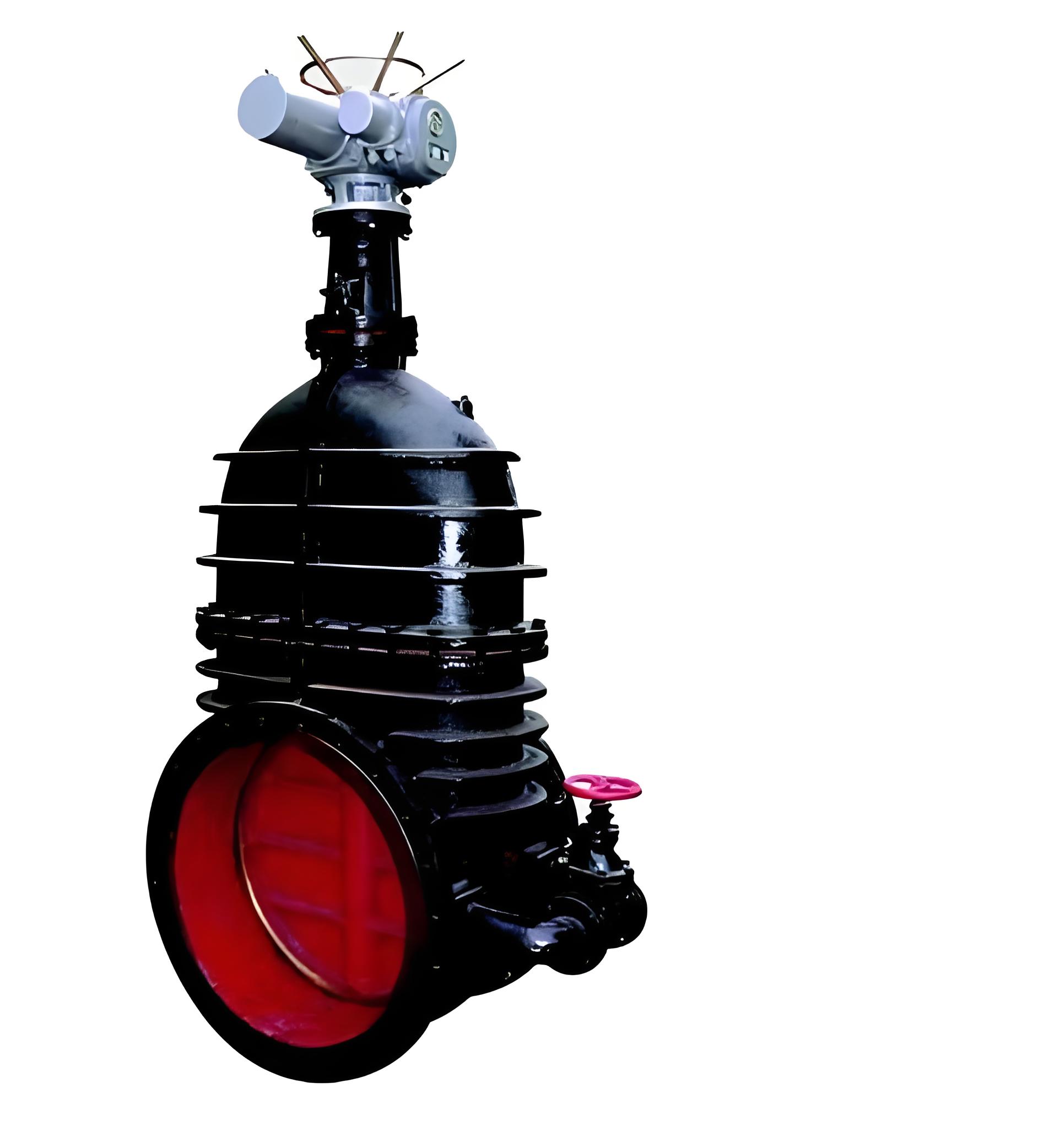

  • z945t-10 DN600水電站鑄鐵電動暗桿閘閥
