產品名稱：z945x-16Q DN300暗桿彈性座封法蘭電動閘閥[ 2023-12-14 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸

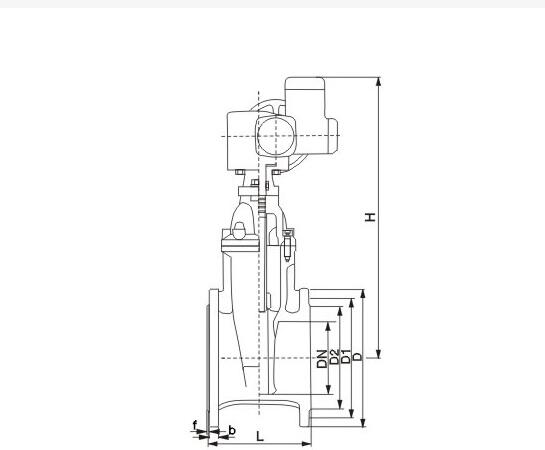

  • 結構圖片

  • 一、z945x-16Q DN300暗桿彈性座封法蘭電動閘閥介紹

    上海湖泉閥門集團有限公司暗桿彈性座封閘閥是一種新型的閥門，具有結構簡單、操作方便、密封性能好等特點。該閥門采用彈性座封結構，使得閥門在開啟和關閉過程中能夠...主要由閥體、閘板、閥蓋、閥桿和驅動裝置等組成,啟閉時旋轉手輪或驅動裝置即可,本閥內外表面采用無毒粉體環氧樹脂涂裝,閘板內外采用橡膠...工作原理是通過桿桿和彈性座的配合來實現閥門的開閉。桿桿采用特殊的材料制成，具有抗腐蝕和耐磨損的特性。彈性座則使用橡膠或其他彈性材料制成，能夠承受高壓力和高溫環境下的使用。它的密封性能非常良好。它的設計使得閥門能夠完全關閉，從而有效防止介質泄漏。同時，彈性座能夠自動調節閥門的密封性能，使其在不同溫度和壓力條件下都能夠保持良好的密封效果。暗桿彈性座封閘閥還具有良好的控制性能。它的閥門開啟和關閉操作非常靈活，能夠迅速響應操作者的指令。同時，該閥門能夠在高流量和高壓力下工作，確保介質能夠順利通過。

    z945x-16Q DN300暗桿彈性座封法蘭電動閘閥

    二、z945x-16Q DN300暗桿彈性座封法蘭電動閘閥零部件

    序號

    零件名稱

    材料名稱

    1

    閥            體

    HT200

    QT450

    WCB

    2

    閘            板

    球墨鑄鐵外覆三元乙丙、NBR

    3

    內六角螺栓

    碳化處理

    碳化處理

    碳化處理

    4

    密    封    圈

    NBR

    NBR

    NBR

    5

    閥            蓋

    HT200

    QT450

    WCB

    6

    閥            桿

    不銹鋼

    不銹鋼

    不銹鋼

    7

    O形密封圈

    NBR

    NBR

    NBR

    8

    止  推 軸 承

    錫青銅

    錫青銅

    錫青銅

    9

    螺            栓

    不銹鋼

    不銹鋼

    不銹鋼

    10

    壓            蓋

    球墨鑄鐵、鑄鋼

    11

    防    塵    罩

    NBR

    NBR

    NBR

    12

    手            輪

    鑄鐵

    鑄鐵

    鑄鐵

    三、z945x-16Q DN300暗桿彈性座封法蘭電動閘閥性能參數

    公稱壓力PN(MPa)

    1.0

    1.6

    2.5

    殼體試驗壓力(MPa)

    1.5

    2.4

    3.75

    密封試驗壓力(MPa)

    1.1

    1.76

    2.75

    *進口壓力(MPa)

    1.0

    1.6

    2.5

    法蘭標準

    GB/T 17241.6、 GB/T 9113

    試驗標準

    GB/T 13927 、AP1598

    適用介質

    水、油、氣等

    工作溫度

    0~80℃

  • 公稱壓力

    PN(MPa)

    公稱通徑

    DN(mm)

    尺寸

    L

    Ha


    50

    178

    313

    65

    190

    332

    80

    203

    372

    100

    229

    424

    125

    254

    497

    150

    267

    562

    1.0-1.6

    200

    292

    680

    250

    330

    837

    300

    356

    948

    350

    381

    1010

    400

    406

    1220

    450

    432

    1280

    500

    457

    1480

    600

    508

    1665

  • z945x-16Q DN300暗桿彈性座封法蘭電動閘閥
