產品名稱：電動球閥Q941PPL-16C DN150帶手動渦輪[ 2024-05-17 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動球閥Q941PPL-16C DN150帶手動渦輪介紹

    上海湖泉閥門集團有限公司Q941F/Q941PPL電動球閥密封性能優良,流量系數大, 流阻系數小,結構簡單,使用壽命長,便于維修。采用一體化結構，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。電動開關防爆介質是粘稠、含顆粒、纖維性質的場合，目前該電動防爆球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

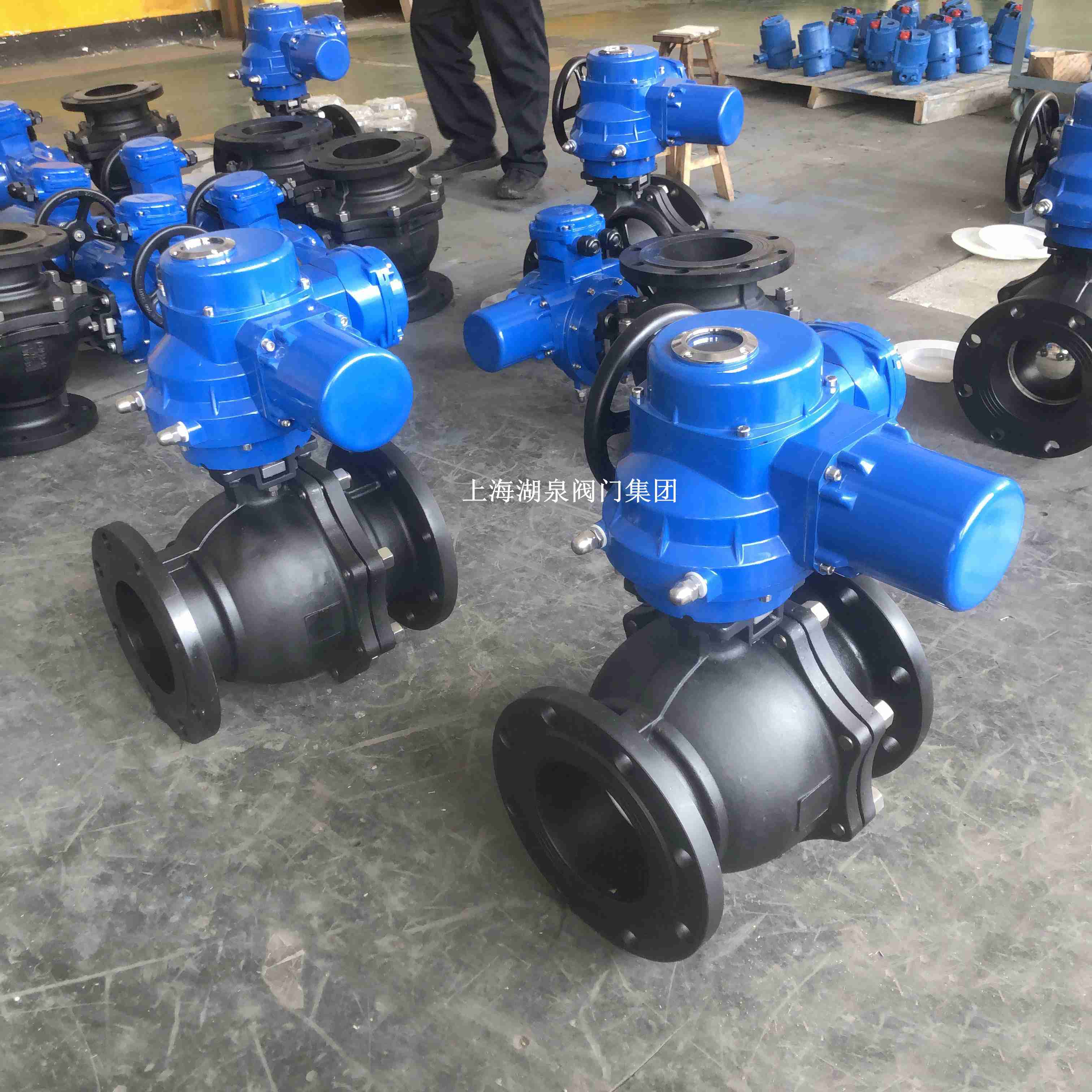

    電動球閥Q941PPL-16C DN150帶手動渦輪_副本

    二、Q941F/Q941PPL電動球閥技術參數

    公稱通徑DN(mm) DN15～DN250
    公稱壓力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
    適用介質 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
    介質溫度 -40～+180℃ -40～+350℃
    泄漏量 0 符合ANSIB16.104 5級標準
    球體轉角 90°
    閥體材制質 A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M

    訂貨說明

    1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V

    2、介質類型、溫度、壓力

    3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型

    4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V


  • 公稱通徑DN(mm) 尺寸
    L D3 D2 D1 b f N-d
    15 108 95 65 45 14 2 4-14
    20 117 105 75 55 14 4-14
    25 127 115 85 65 14 4-14
    32 140 135 100 78 16 4-18
    40 165 145 110 85 16 3 4-18
    50 178 160 125 100 16 4-18
    65 190 180 145 120 18 4-18
    80 203 195 160 135 20 8-18
    100 305 215 180 155 20 8-18
    125 256 245 210 185 22 8-18
    150 394 280 240 210 24 8-23
    200 457 335 295 265 26 12-23
    250 533 405 335 320 30 12-25

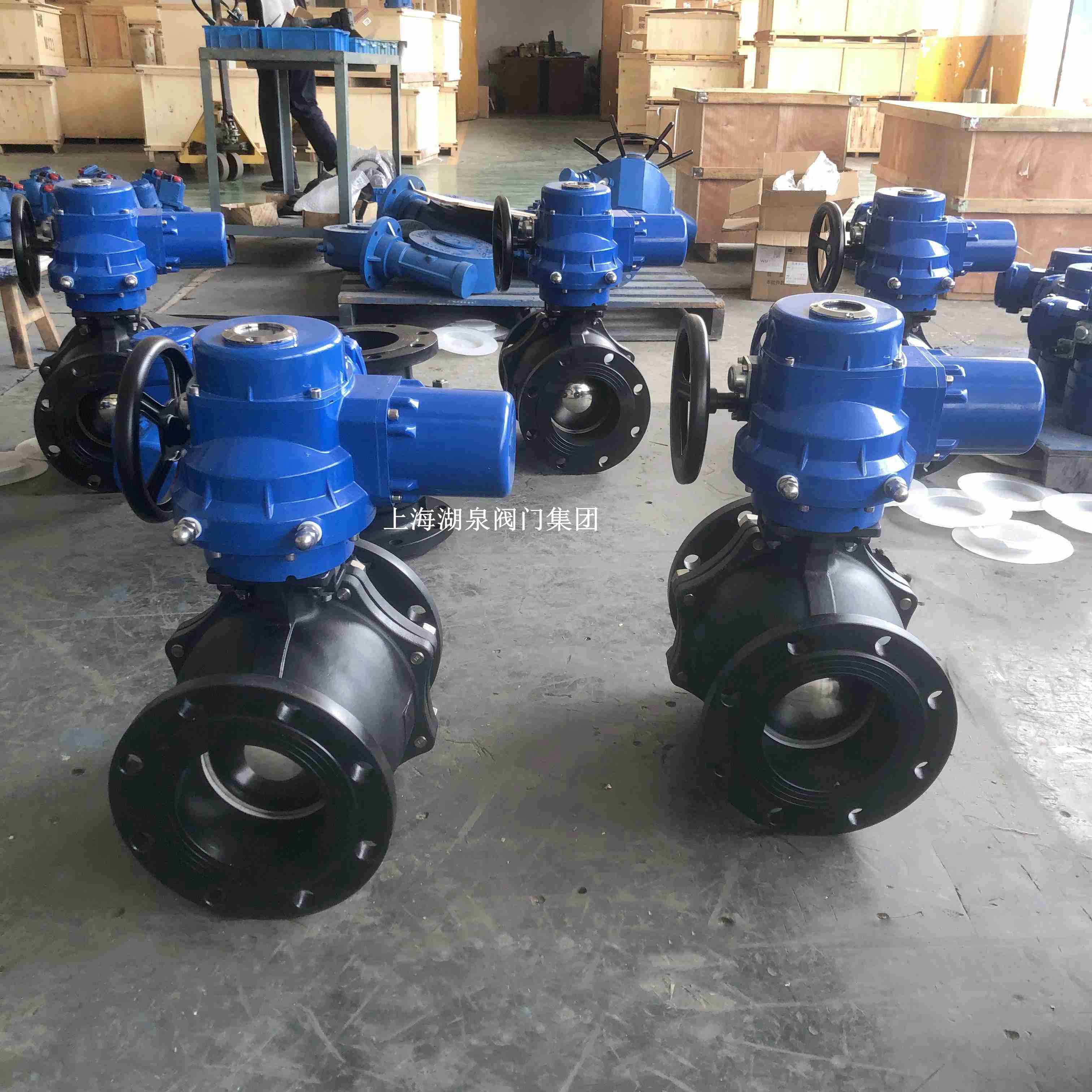

  • 電動球閥Q941PPL-16C DN150帶手動渦輪
