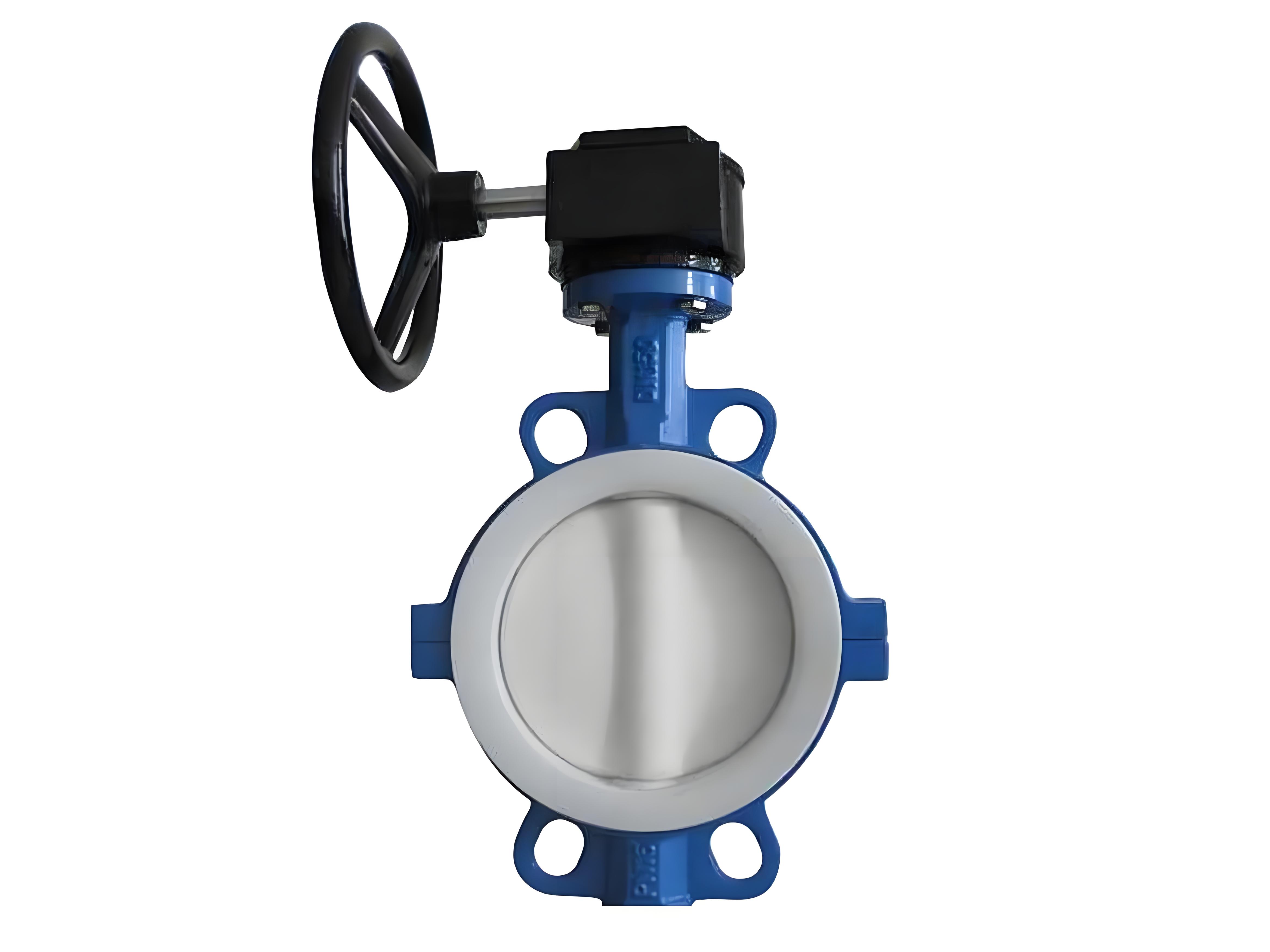

產品名稱：蝶閥D341F-16C\DN300\閥體 WCB+內襯 PTFE[ 2024-10-08 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、蝶閥D341F-16C\DN300\閥體 WCB+內襯 PTFE介紹

    上海湖泉閥門集團有限公司D341F-16C蝶閥是一種渦輪軟密封法蘭蝶閥，具有結構簡單、體積小、重量輕、造價低的特點，尤其適合氣動碟閥。‌ 該蝶閥采用雙偏心結構，具有越關越緊的密封功能，確保了可靠的密封性能。密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆處理，有效防止銹蝕‌。 該蝶閥適用于溫度在80-120℃范圍內的各種介質，如空氣、水、污水、蒸氣、煤氣、油品等。它廣泛應用于食品、醫藥、化工、石油、電力、輕紡、造紙等行業的給排水和氣體管道中，用于調節流量和截流介質。該閥門操作輕便，可通過渦輪傳動進行控制，啟閉迅速省力，全開時有效流通面積較大‌。它的密封材料采用丁腈橡膠和氟橡膠，保證了在各種工況下的良好密封性能。其設計考慮了低壓下實現良好密封的需求，轉軸兩側碟板受力均衡，啟閉力矩小。此外，該閥門還具有四級加載彈性密封，保證了內外零泄漏，滿足各種化學工況的腐蝕性介質使用需求‌。

    二、蝶閥D341F-16C\DN300產品技術參數

    號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
    Z C P R PL RL
    1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
    2 蝶板 WCB CF8 CF8M CF3 CF3M
    3 閥桿 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
    4 襯里/閥座 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
    5 緊固銷 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
    6 填料 PTFE(F4)
    7 填料壓蓋 WCB CF8 CF8M CF3 CF8
    8 支架 WCB CF8 CF8
    9 緊固螺栓 35 1Cr17Ni2 1Cr18Ni2
    10 螺母 45 1Cr18Ni9 0Cr18Ni9

  • 公稱通徑mm L H H0 A B D D1 D2 n-d 重量kg
    50 108 63 306 180 200 165 125 99 4-18 13
    65 112 70 321 180 200 185 145 118 4-18 14
    80 114 83 346 180 200 200 160 132 8-18 15.5
    100 127 105 387 180 200 220 180 156 8-18 19.5
    125 140 115 411 180 200 250 210 184 8-18 25.5
    150 140 137 447 270 280 285 240 211 8-22 28.5
    200 152 164 572 270 280 340 295 266 12-22 48
    250 250 206 646 270 280 405 355 319 12-26 69
    300 270 230 738 380 420 460 410 370 12-26 91
    350 290 248 761 380 420 520 470 429 16-26 110
    400 310 289 877 450 470 580 525 480 16-30 140
    450 330 320 938 480 490 640 585 548 20-30 180
    500 350 343 993 480 490 715 650 609 20-33 215
    600 390 413 1131 480 490 840 770 720 20-36 290
    700 430 478 1476 640 660 910 840 794 24-36 560
    800 470 525 1533 640 660 1025 950 901 24-39 910
    900 510 585 1655 750 860 1125 1050 1001 28-39 1500
    1000 550 640 1765 850 900 1255 1170 1112 28-42 1750
    1200 630 755 1995 850 900 1485 1390 1328 32-48 2180
    1400 710 910 2310 1000 925 1685 1590 1530 36-48 2400
    1600 790 1030 2595 1000 925 1930 1820 1750 40-56 2870
    1800 870 1140 2810 1100 980 2130 2020 1950 44-56 3380
    2000 950 1250 3100 1100 980 2345 2230 2150 48-62 4010
