不銹鋼閘閥閥門首頁 > 產品展示 > 閘閥 > 不銹鋼閘閥 >

產品名稱：電動閘閥Z941H-16C DN80(不銹鋼生產廠家)[ 2023-12-26 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動閘閥Z941H-16C DN80(不銹鋼生產廠家)

    上海湖泉閥門集團有限公司電動閘閥 Z941H-16C DN80 PN1.6閘閥 電壓AC380V 功率0.75KW閘閥 產品介紹: Z941H-模擬量控制智能調節電動閘閥 ，調節式閘閥用于液體、氣體和風系統管道介質流量的模擬量調...適用于現控、遠控、易爆場合、不易手動場合等截?cái)嗷蚪油ü苈分械慕橘|(zhì)。具有流體阻力小,適用的壓力、溫度范圍大等特點,是一種 常用的截?cái)嚅y。適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的..電動閘閥Z941H-16C/25C/40C通常由電動執行機構和閥門連接起來,經過安裝調試后成為電動閥。

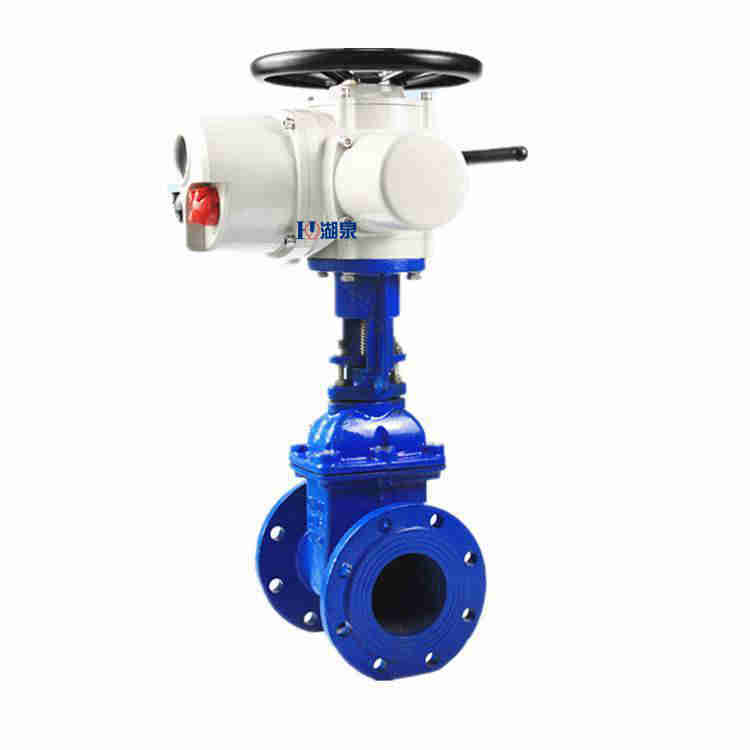

    電動閘閥Z941H-16C DN80

    二、電動閘閥Z941H-16C DN80技術參數

    電源：  常規，三相380V（50Hz）

    特殊，三相660V、415V（50HZ、60HZ）；

    單相220V、110V（50HZ、60HZ）

    環境溫度：-20~+60℃ （特殊訂貨-40~+80℃ ）

    相對濕度：≤95%（25℃時）。

    防護類型：戶外型，用于無易燃、易爆和無腐蝕性介質的場所

    防護等級：IP55（特殊訂貨IP65、IP67）

    工作制：短時10分鐘（特殊訂貨30分鐘）

    三、電動閘閥Z941H-16C DN80設計標準

    設計和制造標準按照: GB12234；

    結構長度按照: GB12221

    法蘭端尺寸按照：GB9113,JB79,HG20592等

    螺紋端尺寸按照：JB/T7306；

    對焊端尺寸按照：JB/T12224

    承插口尺寸按照：JB/T1751

    檢驗和測試按照: GB13927,JB9092


    四、電動閘閥Z941H-16C DN80設計標準

    閥體/閥蓋

    ZG1Cr18Ni9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12Mo2Ti

    ZG00Cr17Ni14Mo2

    WCB

    零件名稱

    ZG1Cr18Ni9Ti系列

    ZG00Cr18Ni10系列

    ZG1Cr18Ni12Mo2Ti系列

    ZG00Cr17Ni14Mo2系列

    WCB系列

    閘板

    ZG1Cr18NI9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12Mo2Ti

    ZG00Cr17Ni14Mo2

    1Cr13

    閥桿

    1Cr18Ni9Ti

    ooCr18Ni10

    1Cr18Ni12Mo2Ti

    ooCr17Ni14Mo2

    1Cr13

    填料

    PTFE編織

    PTFE編織

    PTFE編織

    PTFE編織

    石墨Graphite

    墊片

    304L+PTFE

    304L+PTFE

    316L+PTFE

    316L+PTFE

    石墨+304
    Graphite+304

    壓蓋

    ZG1Cr181Ni10

    ZG00Cr18Ni10

    ZG1Cr18Ni12Mo2Ti

    ZG00Cr17Ni14Mo2

    WCB

    填料壓環

    1Cr18Ni9Ti

    00Cr18Ni10

    1Cr18Mi12Mo2Ti

    00Cr17Ni14Mo2

    1Cr13

    螺栓

    1Cr171Ni2

    1Cr171Ni2

    1Cr171Ni2

    1Cr171Ni2

    35CrMoA

    螺母

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    45

  • 1.6MPa DN L D D1 D2 b n-Φd 電裝型號 L1 H DO

    凸面法蘭
    RF
    Z940H
    Z940Y
    Z940W
    Z940F

    Z941H
    Z941Y
    Z941W
    Z941F

    16C
    16P
    16R
    16I

    		 40 200 145 110 85 16 4-Φ18 DZW10 590 595 365
    50 250 160 125 100 16 4-Φ18 DZW10 590 653 365
    65 265 180 145 120 18 4-Φ18 DZW10 590 665 365
    80 280 195 160 135 20 8-Φ18 DZW15 590 725 365
    100 300 215 180 155 20 8-Φ18 DZW20 590 787 365
    125 325 245 210 185 22 8-Φ18 DZW20 590 934 365
    150 350 280 240 210 24 8-Φ23 DZW20 590 955 365
    200 400 335 295 265 26 12-Φ23 DZW30 590 1105 365
    250 450 405 335 320 30 12-Φ25 DZW30 810 1343 470
    300 500 460 410 375 30 12-Φ25 DZW45 810 1516 470
    350 550 520 470 435 34 16-Φ25 DZW90 810 1678 470
    400 600 580 525 485 36 16-Φ30 DZW120 830 1849 550
    450 650 640 585 545 40 20-Φ30 DZW120 830 1937 550
    500 700 705 650 608 44 20-Φ34 DZW180 830 2234 550
